在模型文件的布局空间内，提取模型的外部轮廓线和内部隐藏线，具体如下：
所用命令
SOLPROF
使用范围
布局空间（注意这个命令只能在布局空间内使用）
使用方法

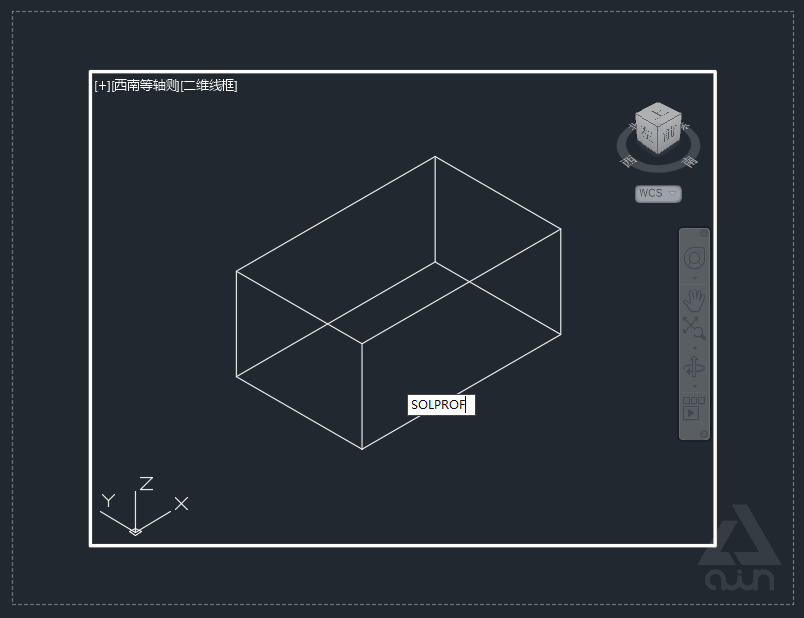

如上图，在布局空间内，双击进入视口，输入SOLPROF命令，空格执行该命令；
选择需要提取线框的模型，空格确认，后续选项依次空格确认；
命令结束后，我们会得到外部轮廓线和内部隐藏线，注意它们都是块参照的属性；
UCS调整
剪切或复制我们提取的线之前，我们要确保我们布局空间的UCS坐标系，与我们要粘贴到的目标文件的坐标系保持一致，所以这里我们要：
输入命令UCS，空格执行命令，输入V，空格确认，将我们的坐标系调整为用户坐标系，如下图
当我们通过上面的操作，将布局空间内的坐标系由上图左边调整为上图右边的状态后，即可选择提取的线，剪切或复制，到新的文件中粘贴了。
剪切：Ctrl+X
复制：Ctrl+C
粘贴：Ctrl+V
选择集开关
这里还有一点要注意，为了方便我们精准的选择我们需要的线，防止误选到实体，这里我们要打开选择集功能：
选择集：Ctrl+W（开和关循环）
或者点击它的图标，如下图位置：

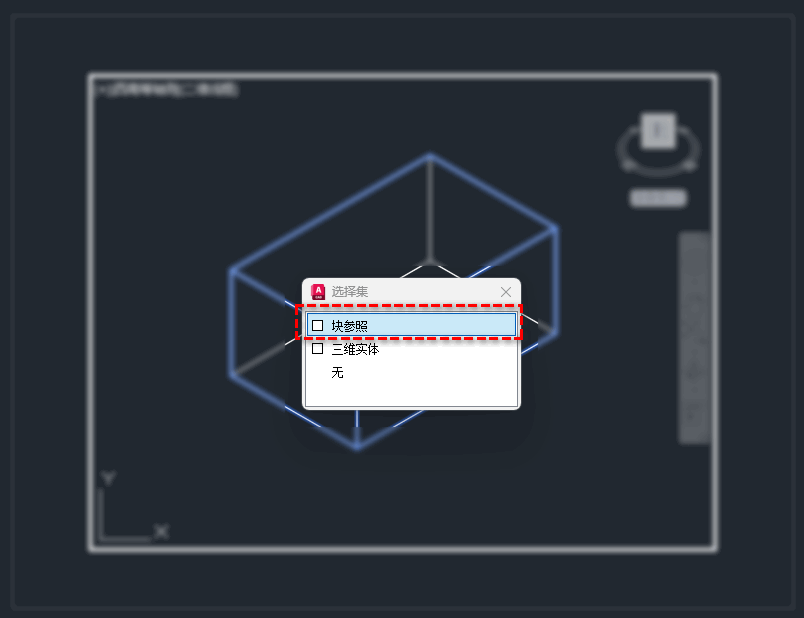

打开选择集功能后，我们在选择线框的时候就可以在弹出的选择列表中，精准选择我们需要的对象了，注意提取的线框的属性是“块参照”，如下图：
